¡Hola! Como proveedor de disipadores de aleta doblada, he pasado una buena cantidad de tiempo sumergiendo en cómo optimizar su diseño. En este blog, compartiré algunos consejos y trucos que he recogido en el camino.
En primer lugar, hablemos de lo que es un disipador de calor de aleta doblado. Es un tipo de disipador de calor que utiliza una serie de aletas plegadas para aumentar el área de superficie disponible para la transferencia de calor. Este diseño permite un enfriamiento más eficiente en comparación con otros tipos de disipadores de calor. Pero, ¿cómo podemos hacerlo aún mejor?
Selección de material
La elección del material juega un papel muy importante en el rendimiento de un disipador de calor de aleta doblado. El aluminio es una opción popular porque es liviano, tiene una buena conductividad térmica y es relativamente económico. El cobre, por otro lado, tiene una conductividad térmica aún mejor, pero es más pesado y más costoso.
Al seleccionar un material, debe considerar los requisitos específicos de su aplicación. Si el peso es una preocupación importante, el aluminio podría ser el camino a seguir. Pero si necesita una transferencia de calor máxima, el cobre podría ser la mejor opción. Y no se olvide de otros factores como la resistencia a la corrosión. Por ejemplo, en algunos entornos duros, es posible que desee elegir un material que pueda soportar la corrosión, como el aluminio anodizado.
Geometría de aleta
La geometría de las aletas es otro aspecto crucial del diseño. La altura de la aleta, el grosor y el espacio afectan el rendimiento de la transferencia de calor.
- Altura de la aleta: Las aletas más altas generalmente proporcionan más superficie para la transferencia de calor. Sin embargo, hay un límite para cuán alto puedes hacer las aletas. Si son demasiado alto, el flujo de aire a través del disipador de calor puede restringirse, lo que en realidad reduce la eficiencia de transferencia de calor.
- Grosor de la aleta: Las aletas más gruesas son más rígidas y pueden soportar velocidades de aire más altas. Pero también tienen menos área de superficie por unidad de volumen en comparación con las aletas más delgadas. Por lo tanto, debe encontrar el equilibrio correcto entre la rigidez y el área de superficie.
- Espaciado de aletas: El espacio entre las aletas es importante para permitir que el aire fluya a través del disipador de calor. Si las aletas están demasiado juntas, el flujo de aire puede bloquearse, lo que lleva a una mala transferencia de calor. Por otro lado, si las aletas están demasiado separadas, el área de superficie disponible para la transferencia de calor se reduce.
Para optimizar la geometría de la aleta, puede usar simulaciones de dinámica de fluidos computacional (CFD). Estas simulaciones pueden ayudarlo a analizar el flujo de aire y la transferencia de calor dentro del disipador de calor y hacer ajustes a la geometría de la aleta en consecuencia.
Tratamiento superficial
El tratamiento de la superficie también puede mejorar el rendimiento de la transferencia de calor de un disipador de aleta plegada. Un tratamiento de superficie común es el anodizante, que crea una capa delgada de óxido en la superficie del aluminio. Esta capa de óxido no solo mejora la resistencia a la corrosión, sino que también aumenta la emisividad de la superficie, lo que mejora la transferencia de calor radiativo.
Otra opción es aplicar un recubrimiento térmico a las aletas. Estos recubrimientos pueden tener una alta conductividad térmica y pueden mejorar la transferencia de calor entre las aletas y el aire circundante.
Integración con otros componentes
Un disipador de calor de aleta doblado no funciona de forma aislada. Debe integrarse con otros componentes en el sistema, como la fuente de calor y el sistema de enfriamiento.
- Fuente de calor: El disipador de calor debe estar en buen contacto térmico con la fuente de calor. Esto se puede lograr utilizando un material de interfaz térmica (TIM), como pasta térmica o una almohadilla térmica. El Tim llena los espacios microscópicos entre el disipador de calor y la fuente de calor, mejorando la transferencia de calor.
- Sistema de enfriamiento: El disipador de calor debe ser compatible con el sistema de enfriamiento. Por ejemplo, si está utilizando un ventilador para enfriar el disipador de calor, la dirección del flujo de aire y la velocidad del ventilador deben combinarse con el diseño del disipador de calor.
Consideraciones de fabricación
Al optimizar el diseño de un disipador de calor de aleta plegada, también debe considerar el proceso de fabricación. Algunos diseños pueden ser difíciles o costosos de fabricar.
Por ejemplo, si tiene aletas muy delgadas o geometrías de aletas complejas, podría ser un desafío fabricarlas utilizando métodos de fabricación tradicionales. En tales casos, es posible que deba explorar procesos de fabricación alternativos, comoPiezas de fabricación de chapa. Este proceso se puede utilizar para crear formas precisas y complejas con un costo relativamente bajo.

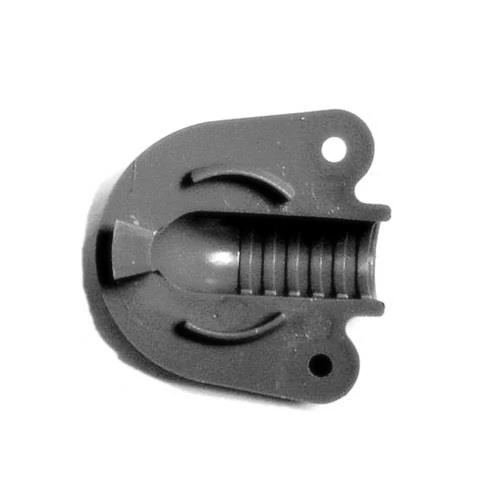

Otra opción esPiezas de fundición de died de magnesio. La fundición a la matriz puede producir piezas de alta calidad con buena precisión dimensional y acabado superficial. YPiezas moldeadas de inyección de plásticoSe puede usar para algunos componentes no críticos del disipador de calor, lo que puede reducir el peso y el costo total.
Prueba y validación
Una vez que haya optimizado el diseño del disipador de calor de la aleta plegada, es importante probar y validar su rendimiento. Puede usar una variedad de métodos de prueba, como pruebas térmicas y pruebas de flujo.
Las pruebas térmicas implican medir la temperatura del disipador de calor y la fuente de calor en diferentes condiciones de funcionamiento. Esto puede ayudarlo a determinar si el disipador de calor puede disipar el calor de manera efectiva. Las pruebas de flujo, por otro lado, implican medir el flujo de aire a través del disipador de calor. Esto puede ayudarlo a garantizar que el flujo de aire no esté restringido y que la transferencia de calor esté optimizada.
Conclusión
Optimizar el diseño de un disipador de aleta plegada es un proceso complejo que implica considerar múltiples factores, como selección de materiales, geometría de aletas, tratamiento de superficie, integración con otros componentes, consideraciones de fabricación y pruebas y validación. Al tener en cuenta estos factores, puede crear un disipador de calor que proporcione enfriamiento eficiente y cumpla con los requisitos específicos de su aplicación.
Si está interesado en aprender más sobre nuestros disipadores de calor de aletas plegadas o tiene alguna pregunta sobre el proceso de optimización del diseño, no dude en comunicarse con nosotros para una discusión de adquisiciones. ¡Siempre estamos felices de ayudar!
Referencias
- Incropera, FP y DeWitt, DP (2002). Fundamentos de transferencia de calor y masa. Wiley.
- Cengel, YA (2003). Transferencia de calor: un enfoque práctico. McGraw-Hill.
